直齒式
產品簡介

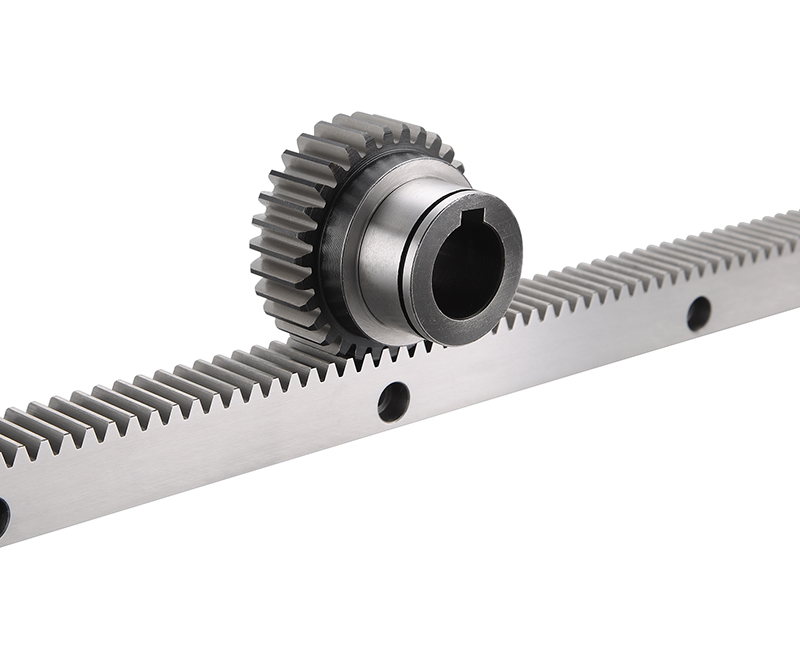

齒條是一種齒分布于條形體上的特殊齒輪,直齒齒條與直齒圓柱齒輪配對使用,是現代機械中應用相對廣泛的一種機械傳動,承載力大,傳動速度很快,>2m/s,可無限長度對接延續且高速運轉不會影響齒條精度,相對于滾珠絲杠,齒輪齒條傳動能傳遞任意夾角兩軸間的運動,能保證恒定的傳動比,可靠性更高,工作平穩,耐用性更好,傳遞動力大,被廣泛應用于激光切割機,玻璃/鋼板數控切割機,龍門鏜銑床,建筑施工升降機及鋁材加工中心等等。
選型設計
1、根據載荷確定模數m。
2、確定從動件齒輪的分度圓直徑D,D=m*z(式中,z為齒輪的齒數)。
3、齒輪的齒數需要根據載荷的扭矩、結構來綜合考慮,扭矩大時,齒輪的齒數可選大一點,這樣的齒輪直徑就大一點,反之可以將直徑做得小一點。
4、確定了齒輪的分度圓直徑D后,就可以算出分度圓直徑的周長,就可以確定齒條的長度,實際要選擇長一些。
