設計原理

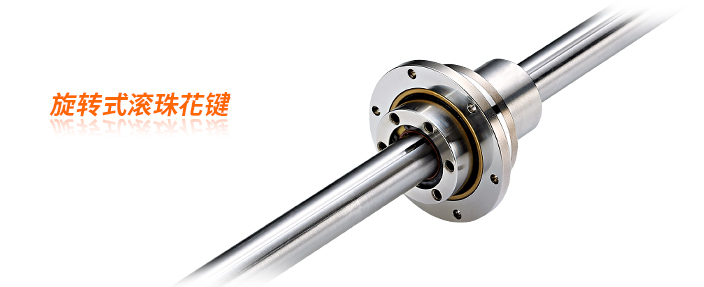

旋轉式滾珠花鍵是在花鍵軸外徑上設有3列負荷鋼珠列,并采用哥德牙設計讓3列鋼珠可同時承受順、逆時針之扭矩,以增加使用壽命及剛性。花鍵帽外徑上有直接
裝設的特殊軸承,且借由花鍵帽的旋轉或停止,讓花鍵帽能同時具備2種模式的運動:旋轉與直線。各鋼珠列通過裝在花鍵帽內的特殊合成樹脂循環(huán)器,持續(xù)進行整列
循環(huán)運動,所以即使將花鍵軸從花鍵帽中抽出,鋼珠也不會脫落。
產品特性
定位精度高
花鍵牙型為哥德牙,在施加預壓后旋轉方向沒有間隙,能有效提高其精度。
小型的設計
將花鍵軸承套與支撐軸承設計為一體化結構,且花鍵重量輕,能實現小型及輕量的設計。
安裝簡便
花鍵軸承套與支撐軸承一體成形,組裝時只需將螺絲與軸承套固定在支撐座上即可,十分簡便。
支撐軸承剛性佳
作動時精密花鍵側支撐軸承設計45?接觸角,承受具相同軸向與徑向力。
