同樣是傳動件,直線導軌為何這么優秀?
導軌系統的設計,力求固定元件和移動元件之間有最大的接觸面積,這不但能提高系統的承載能力,而且系統能承受間歇切削或重力切削產生的沖擊力,把作用力廣泛擴散,擴大承受力的面積。為了實現這一點,導軌系統的溝槽形狀有多種多樣,具有代表性的有兩種,一種稱為尖拱式,形狀是半圓的延伸,接觸點為頂點;另一種為圓弧形,同樣能起相同的作用。無論哪一種結構形式,目的只有一個,力求更多的滾動鋼球半徑與導軌接觸(固定元件)。決定系統性能特點的因素是:滾動元件怎樣與導軌接觸,這是問題的關鍵。
(1) 自動調心能力來自圓弧溝槽的組合,在安裝的時候,藉由鋼珠的彈性變形及接觸點的轉移,即使安裝面多少有些偏差,也能被線軌滑塊內部吸收,產生自動調心能力之效果而而得到高精度穩定的平滑運動。
(2) 具有互換性由于對生產制造精度嚴格管控,直線導軌尺寸能維持在一定的水準內,且滑塊有保持器的設計以防止鋼珠脫落,因此部份系列精度具可互換性,客戶可依需要訂購導軌或滑塊,亦可分開儲存導軌及滑塊,以減少儲存空間。
(3) 所有方向皆具有高剛性運用四列式圓弧溝槽,配合四列鋼珠等45度之接觸角度,讓鋼珠達到理想的兩點接觸構造,能承受來自上下和左右方向的負荷;在必要時更可施加預壓以提高剛性。

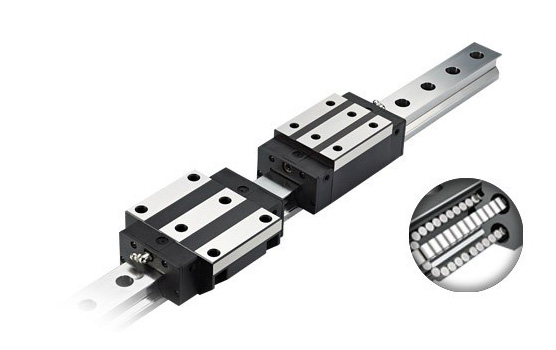

直線導軌可以理解為是一種滾動導引,是由鋼珠在滑塊跟導軌之間無限滾動循環, 從而使負載平臺沿著導軌輕易的高精度線性運動,并將摩擦系數降至平常傳統滑動導引的五十分之一,能輕易地達到很高的定位精度?;瑝K跟導軌間末制單元設計,使線形導軌同時承受上下左右等各方向的負荷,其回流系統及精簡化的結構設計讓線性導軌有更平順且低噪音的運動。
